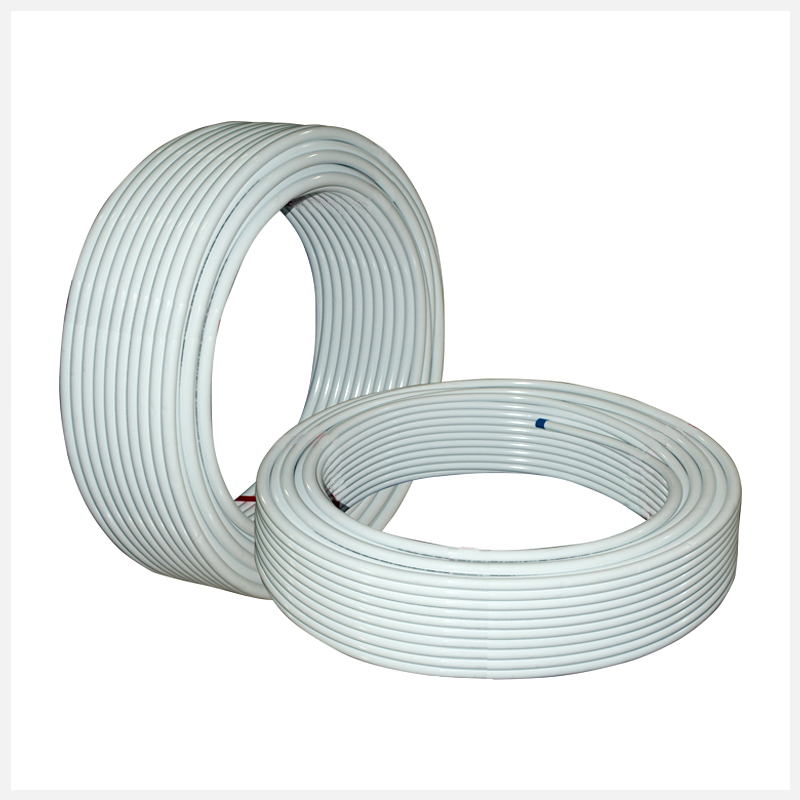

对接焊铝塑复合压力管(RDPAP7)

军星牌对接焊铝塑复合压力管(RDPAP7)是以高强度专用合金铝带对接焊(氩弧焊)铝管为基体,内外层复合同材质进口耐热聚乙烯(PE-RT)专用料,铝管与耐热聚乙烯之间以高性能热熔胶粘合,采用分步法共挤复合而成。美国ASTMF1335-1998标准将对接焊铝塑复合压力管称之为“具有塑料保护层的金属管”。

 应用领域

1、各类散热器(暖气片)式高温热水(≤95℃)供热管道专用管材。
2、独立式家用锅炉(煤气、天然气、电加热)供暖、供水管道专用管材。
3、家装太阳能、电热水器、地热水等家用洗浴热水管道专用管材。
4、适用于冷热水、直饮水、空调、消防、燃气等民用低压流体输送,也可以用于医院输氧气和饮料、食品、化工、农业、工业等行业的低压流体的输送。

描述

1、管路承受压力高、更耐高温
对接焊铝塑复合压力管最高长期工作温度可达95℃,在此温度下的长期工作压力可达1.25Mpa,由于使用较厚铝合金板并采用氩弧焊接和内、外塑层全部采用耐高温的复合材料,其耐温耐压性能指标优于其它任何结构型式的塑料管道。
2、爆破压力高,系统更安全
对接焊铝塑复合压力管的爆破压力可达6.0 Mpa,大于其它塑料管材,实际使用安全性大大提高,是家庭装修和中、高端建筑工程高温热水管路理想的选材之一。
3、阻氧性好
对接焊铝塑复合压力管中间层的铝管和全金属卡压式管件,可以彻底隔绝氧的渗透,具有100%抗渗氧性能(比任何形式的阻氧管性价比都高),不仅可以大大降低管道系统内微生物的滋生,同时也有效地延长了锅炉、散热器、分集水器、阀门等金属元件的使用寿命,是高温散热器供暖、燃气炉供暖、供热水、太阳能等管道理想的管材之一。
4、导热系数低
对接焊铝塑复合压力管导热系数为0.45W/m.k,约为钢管的1/100,相对金属管道用于热水输送,其热量损失小,节能,保温效果好。
5、安装容易、无接头
对接焊铝塑复合压力管材易弯曲不反弹、变形量较小,并且本管材每盘可达100米长度,地面下施工或隐蔽性工程项目不使用管件连接,解决了管件部位漏水之忧,不仅减少大量接头,使安装轻松简易,而且节约大量工时和成本费用。

技术要求

1、执行标准:《对接焊(RDPAP7)铝塑复合压力管材》 Q/12WQ5048-2016。
2、颜        色:一般为白色。
3、供货规格:盘管:dn16-dn32   长度为 100米/盘。   直管:dn16-dn32    长度为4m/根。
注:批量较大,可根据客户需要进行定尺生产。
对接焊铝塑复合压力管(RPAP5)
对接焊铝塑复合压力管(RPAP5)

规格参数

单位:mm

公称
外径
dn
公称外径
公差
参考
内径
di
圆度 管壁厚
em
内层塑料
最小壁厚
en
外层塑料
最小壁厚
ew
铝管层
最小壁厚
ea
盘 管 直 管 最小值 公差
16 +0.3
0
12.1 ≤1.0 ≤0.5 1.8 +0.5
0
0.9 0.40 0.18
20 15.7 ≤1.2 ≤0.6 2.0 1.0 0.23
25 19.9 ≤1.5 ≤0.8 2.5 1.1 0.23
32 25.7 ≤2.0 ≤1.0 3.0 1.2 0.28
