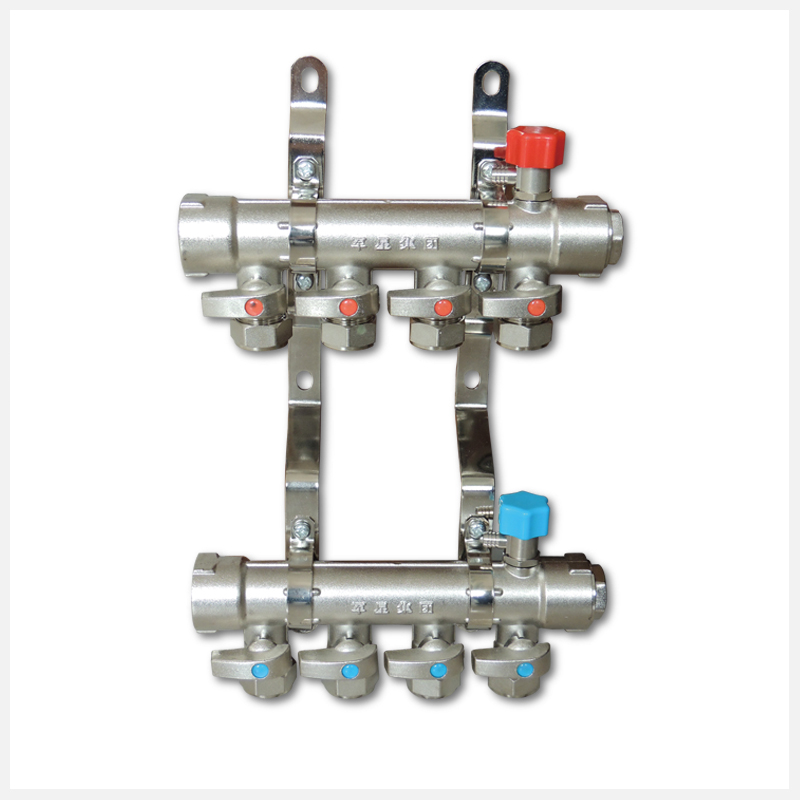

分集水器

分集水器是指在地板采暖系统中用于连接采暖主干供水管和回水管的装置。
分集水器由分水干管和集水干管组成。在分集水干管的每个分支口上装有球阀,同时分集水干管上端设计有手动排气阀。
军星牌601分集水器主管管材一体成型加工,O型圈双重密封,主管与支管无缝连接,杜绝泄漏。
军星牌602和603分集水器均为卡套式壁挂球阀分集水器铜整体锻造一体式成型工艺,主管与支管无缝连接,大大减少组装节点,有效地解决了其他分集水器存在漏水的隐患。集水主管经过加厚处理,避免使用过程中产品发生变形和开裂的隐患,使用安全性能非常优异。

分类:

描述

(1)绿色健康:军星牌分集水器表面均做镀镍处理,可提高产品的耐磨性能,同时防腐性能好,耐压能力强。采用锻压一体加工工艺,接口无需使用厌氧胶粘合密封,安装于室内,不会出现厌氧胶因水温升高而散发出异味。
(2 ) 安全可靠:采用高密度红冲锻压工艺,主管与支管为实心铜棒一次整体锻造成型,真正实现主、支管的无缝连接,彻底杜绝分集水器支管端漏水的安全隐患,且主管通体采用加厚处理,提高了产品的使用寿命和可靠性;
(3 ) 规格齐全:整体2-8路均可提供;
(4)设计巧妙:军星牌集分水器支管采用活接式接头,支管可任意选配dn20×en2.0或dn20×en2.3地暖管材,方便与不同规格支管管路的连接,安装维护方便、牢固;
(5)安装便利:产品设计便于安装,使得管材铺设布局合理、施工快捷;
(6)运输便捷:军星分集水器采用独立纸盒包装,外套有EPE气泡袋,有效避免了分集水器在运输过程中出现划痕和撞伤等问题;
(7)快速手动调节流量,可达到根据房间温度控制每根支管热水流量的采暖效果;
(8)分集水器的进水和回水分别采用红、蓝标志区分,方便安装与维修

技术要求

1、结构层厚度:公共建筑90mm,住宅70mm。
2、供水温度:≤60℃。
3、供回水温差:5℃≤δ≤10℃。
4、工作压力:≤0.8MPa。
5、结构层承受荷载≥2000kg/m2时,应采取相应的措施。
6、供水干管上设置过滤器,以防异物进入管道。
7、供暖散热量与地面材质、供回水温度、管间距、室内设计温度等因素有关,常规做法,管间距
100mm-350mm,保温材料为15-30mm 的复合聚苯板,平均水温35-55℃,室内温度15-28℃。
