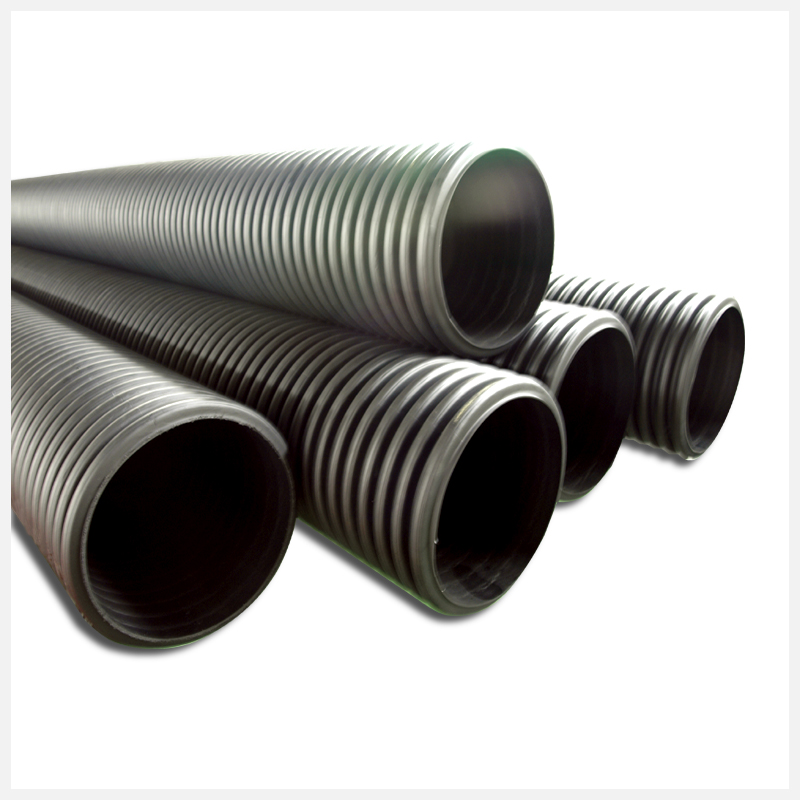

PE双壁波纹管

军星牌聚乙烯(PE)双壁波纹管是一种内壁平滑、外壁为中空圆弧形环状结构的新型塑料管材。由于其特殊的中空结构,产品具有优良的环刚度和良好的强度与韧性、抗冲击性能强、耐腐蚀、不易破损等突出特点。
军星牌PE双壁波纹管采用承口强化设计且在线一次成型,承口部分的尺寸能严格控制,使管材连接更方便、更牢固、更可靠并且能有效防止渗漏。

应用领域

(1)市政工程雨水,污水排放;
(2)工业废水排放,小区排水工程;
(3)盐业输卤,渔业输水;
(4)矿井通风,排水工程;
(5)农林水利灌溉、排灌;
(6)低压电缆与通信电缆护套管;
(7)高速公路预埋管道。
分类:

描述

1、独特的结构壁设计,具有较高的环刚度,使管道具有优良的抗压能力及适应复杂环境的能力。
2、管壁光滑、流动阻力小,同样排水量比其它管道可选择直径较小的管道就能满足排放要求。
同口径的塑料排水管比钢筋砼管道在相同水力坡度下通过的流量要高30~40%。另外,PE材质具有良好的疏水性,生活污水中的淤泥杂质不易在管内壁沉积、结垢,管道清疏量小。
3、重量轻,搬运、连接、安装施工方便快捷。
可以直接敷设在不做基础的沟槽内,特别适宜于地质条件和环境复杂或者人口稠密地区需要迅速施工的工程;工程周期短,综合造价低。
4、耐酸碱等多种介质腐蚀,在正确使用条件下,其使用寿命50年以上。
埋地的PE双壁波纹管不受紫外线照射,而且温度变化很小,不存在紫外线辐射和温度老化问题。
5、使用温度范围宽。
-60℃的环境中管道不破裂,输送介质的最高温度为60℃。
6、橡胶圈承插连接,柔性接口,密性好,抗不均匀沉降性强。
采用承插口连接并带有橡胶圈密封,连接密封可靠,不易渗漏,不对环境造成任何污染。
7、安装费用低 。
使用PE双壁波纹管的安装费用为水泥管的40%左右,比钢管安装费用节约大概20%。使用寿命可达50年以上。所以,综合总造价低于同口径钢筋混凝土管道。

技术要求

执行标准:GB/T 19472.1—2019《埋地用聚乙烯(PE)结构壁管道系统 第1部分:聚乙烯双壁波纹管材》
长        度: 管材一般为黑色,长度为6米/根。

规格参数

单位:mm

公称内径
DN/ID
平均内径
dim
环刚度
KN/m²
200 195 SN4   SN8
300 294 SN4   SN8
400 392 SN4   SN8
500 490 SN4   SN8
600 588 SN4   SN8
800 785 SN4   SN8

适用性

军星牌PE双壁波纹管刚柔兼备,环刚度和柔韧性能优良。良好的环刚度可保证管道敷设路面的重载通行安全,不会因管道破裂导致路面塌陷。其柔韧性又可克服地震、地面不均匀沉降造成的破坏力,提高了设施的可靠性,因此适合各种地质条件下使用。优良的抗腐蚀性使管材适合大多数化工废水和其它污水、雨水的收集和排放。
省时—施工时间大幅缩短
使用中不需要混凝土基础,可以边开挖、边下管、边回填,缩短了工期,减少了施工费用。
省力—施工强度大幅减小
管沟开槽宽度较其他管材可减少20%,减少大量施工土方量,节省劳动力,降低了施工难度和劳动强度。
省心—连接可靠性大幅提高
管道埋设在地下,由于管土共同作用,可提高管材的抗变形能力,以此管道回填应严格按施工要求进行。
